مانومتر چیست و چه کاربردهایی دارد؟
در حیطه مهندسی و پزشکی، اندازه‌گیری فشار یکی از مهم‌ترین پارامترهایی است که بر عملکرد دستگاه‌ها و ایمنی فرایندها تأثیر می‌گذارد. یکی از پرکاربردترین ابزارها برای این منظور، مانومتر یا فشارسنج است. این ابزار ساده و در عین حال دقیق، به کمک مایع یا سنسورهای دیجیتالی، می‌تواند فشار هوا یا گازها را با دقت بالا اندازه‌گیری کند. در این مقاله، به بررسی کامل مانومتر، انواع آن، نحوه عملکرد، و کاربردهای مختلف آن می‌پردازیم.
مانومتر چیست؟
مانومتر ابزاری برای اندازه‌گیری فشار گاز یا مایع است که معمولاً از یک لوله شیشه ای U شکل یا یک سنسور دیجیتال تشکیل شده است. در نوع سنتی این ابزار، داخل لوله مایعی مانند جیوه یا آب قرار می‌گیرد و با مقایسه اختلاف سطح مایع در دو بازوی لوله، اختلاف فشار بین دو نقطه اندازه‌گیری می‌شود. چنانچه یکی از دو سمت مانومتر به هوای آزاد متصل باشد، می‌توان فشار مطلق گاز را نسبت به فشار جو محاسبه کرد.
انواع مانومتر
مانومترها بسته به نوع کاربرد، دقت اندازه‌گیری و محیط کاری به انواع مختلفی تقسیم می‌شوند:
۱. مانومتر U شکل
یکی از ابتدایی‌ترین انواع مانومتر است که از یک لوله شیشه‌ای خمیده به شکل حرف U تشکیل شده است. این مانومتر برای اندازه‌گیری اختلاف فشار بین دو نقطه استفاده می‌شود. اگر دو سمت لوله به دو منبع مختلف فشار متصل شوند، سطح مایع در هر طرف بر اساس اختلاف فشار جابه‌جا می‌شود.
۲. مانومتر مخزن دار
در این نوع، یک مخزن به یکی از بازوهای لوله U متصل می‌شود. این طراحی برای اندازه‌گیری فشارهای بسیار کم یا بسیار زیاد مناسب است، زیرا حجم بیشتری از مایع قابل مشاهده است و دقت اندازه‌گیری افزایش می‌یابد.
۳. مانومتر مایل
مانومتر مایل به گونه‌ای طراحی شده که لوله U شکل به صورت مایل قرار گرفته تا تغییرات جزئی فشار نیز به راحتی قابل مشاهده باشند. این مدل برای اندازه‌گیری فشارهای بسیار پایین، مانند اختلاف فشار در سیستم‌های تهویه، مناسب است.
۴. مانومتر دیجیتال
با پیشرفت تکنولوژی، مانومترهای دیجیتال جایگزین مدل‌های سنتی شده‌اند. این مانومترها دارای سنسورهای الکترونیکی هستند که فشار را با دقت بالا اندازه‌گیری کرده و به صورت عددی روی صفحه نمایشگر نشان می‌دهند. این مدل‌ها معمولاً قابلیت ثبت داده، انتقال اطلاعات و کالیبراسیون دقیق‌تری دارند.
۵. مانومتر دوقلو یا تفاضلی
این نوع مانومتر برای اندازه‌گیری اختلاف فشار بین دو نقطه به کار می‌رود. مثلاً در صنایع تهویه مطبوع، بررسی افت فشار فیلترها یا کنترل جریان هوا کاربرد زیادی دارد.
کاربردهای مانومتر
استفاده از مانومتر در صنایع مختلف، به دلیل سادگی و دقت بالا، بسیار گسترده است. در ادامه به مهم‌ترین کاربردهای آن اشاره می‌کنیم:
۱. پزشکی و تجهیزات درمانی

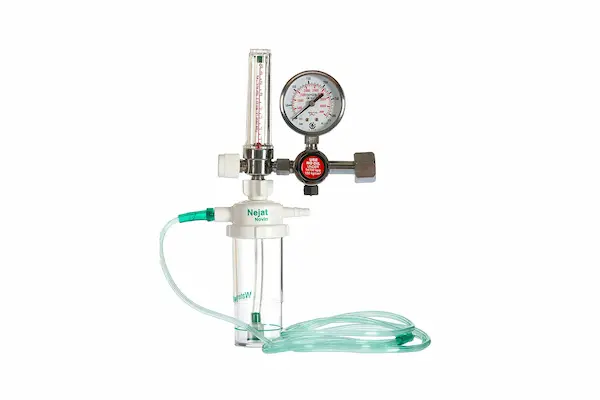

در دستگاه‌هایی مانند کپسول‌های اکسیژن، بیهوشی، دستگاه‌های تنفس مصنوعی و ونتیلاتورها، کنترل دقیق فشار اهمیت زیادی دارد. مانومترهای تجهیزات پزشکی بیمارستانی برای اطمینان از میزان مناسب فشار گاز به کار می‌روند.
۲. صنایع نفت، گاز و پتروشیمی
در خطوط انتقال گاز و مایعات، مانومترها برای پایش فشار و جلوگیری از انفجار یا نشت مورد استفاده قرار می‌گیرند. دقت در اندازه‌گیری فشار می‌تواند جان افراد و سرمایه‌های هنگفتی را حفظ کند.
۳. صنایع غذایی و دارویی
در فرآیندهای تولید محصولات دارویی یا غذایی، حفظ فشار مناسب در اتاق‌های تمیز یا مخازن ذخیره‌سازی اهمیت دارد. مانومترهای دقیق در این صنایع نقش کنترلی مهمی دارند.
۴. تأسیسات ساختمانی و سیستم‌های تهویه
برای تنظیم فشار در سیستم‌های گرمایشی، سرمایشی، یا تهویه مطبوع، استفاده از مانومترهای آنالوگ یا دیجیتال ضروری است. این ابزارها به تکنسین‌ها کمک می‌کنند تا عملکرد صحیح سیستم را تضمین کنند.
۵. صنعت خودروسازی
در تعمیرات خودرو، بررسی فشار باد تایرها یا سیستم ترمز نیازمند دقت بالا است که با کمک مانومتر انجام می‌شود.
۶. آموزش و آزمایشگاه‌ها
در مدارس و دانشگاه‌ها، مانومترهای ساده برای آموزش مفاهیم فشار، خلأ، و قوانین فیزیکی به کار می‌روند. همچنین در آزمایشگاه‌های تحقیقاتی، برای بررسی فشار محیط‌های خاص، از مانومتر استفاده می‌شود.
چرا در مانومتر از جیوه استفاده می شود؟
استفاده از جیوه در مانومتر دلایل خاصی دارد:
- چگالی بالای جیوه موجب می‌شود تا لوله مانومتر کوتاه‌تر باشد. برای مثال، برای اندازه‌گیری یک اتمسفر فشار، تنها به ۷۶ سانتی‌متر جیوه نیاز داریم، در حالی که برای آب به بیش از ۱۰ متر ارتفاع نیاز است.
- فشار بخار بسیار پایین جیوه باعث می‌شود فضای بالای ستون جیوه تقریباً خلأ کامل باشد که دقت اندازه‌گیری را افزایش می‌دهد.
- جیوه خاصیت چسبندگی کمی دارد و به دیواره لوله نمی‌چسبد؛ در نتیجه خطای پارالاکس کاهش می‌یابد.
نکات مهم خرید مانومتر
برای انتخاب یک مانومتر مناسب، باید چند نکته مهم را در نظر گرفت:
- محدوده فشار: پیش از خرید، مشخص کنید که چه بازه‌ای از فشار باید اندازه‌گیری شود.
- نوع مانومتر: بسته به محیط کاری (صنعتی، آزمایشگاهی، پزشکی) نوع مناسب را انتخاب کنید.
- دقت و حساسیت: در کاربردهایی مانند پزشکی یا داروسازی، دقت بالا اهمیت زیادی دارد.
- جنس بدنه و مقاومت به خوردگی: در محیط‌های اسیدی یا دارای رطوبت، باید مانومتر از جنس مقاوم ساخته شده باشد.
- قابلیت کالیبراسیون: دستگاهی انتخاب کنید که قابلیت کالیبراسیون دوره‌ای داشته باشد.
جمع بندی
مانومتر ابزاری کلیدی برای اندازه‌گیری فشار در کاربردهای مختلف است؛ از ساده‌ترین آزمایشگاه‌ها گرفته تا پیچیده‌ترین صنایع نفت و گاز. شناخت انواع مانومتر، نحوه عملکرد و انتخاب صحیح آن با توجه به نیاز، می‌تواند نقش بسیار مؤثری در افزایش ایمنی، دقت و بهره‌وری فرایندها داشته باشد. اگر شما نیز در محیط کاری یا تحقیقاتی خود نیاز به اندازه‌گیری دقیق فشار دارید، انتخاب مانومتر مناسب می‌تواند یکی از اولین و مهم‌ترین گام‌های شما باشد.
